不銹鋼閘閥的結構和流道是怎樣的？

1 、閘閥的結構
閘閥閥體的結構決定了閥體與管道、閥體與閥蓋的連接。就制造方法而言，有鑄造、鍛造、鍛焊、鑄焊和管板。
焊接等。
一般從經濟角度考慮，公稱彎曲度等于或大于50mm的閥門是鑄造的，公稱彎曲度小于50mm的是鍛造的。然而，隨著現代
鑄鍛技術的發展逐漸突破了這一限制。鍛造閥體向大直徑發展，鑄造閥體逐漸向小直徑發展。任何的
A 閘閥閥體可鍛造或鑄造，取決于用戶的要求和制造商擁有的制造手段。

在這里小編給大家介紹一款歐拉姆所研發生產的不銹鋼波紋管閘閥 PZ61W 液堿儲罐，液堿儲罐是一種堿液儲罐設備，是有效減少堿液儲存過程中固體沉積管道的堵塞和儲罐的腐蝕。目前常用的液堿儲罐的材質為玻璃鋼，和大多數酸性儲罐一樣。乙烯、聚丙烯、陶瓷玻璃鋼樹脂等以及一些特殊的高濃度玻璃鋼液堿儲罐，設備全部用鋼襯里。可穩定容納堿液和其他的可儲存介質。

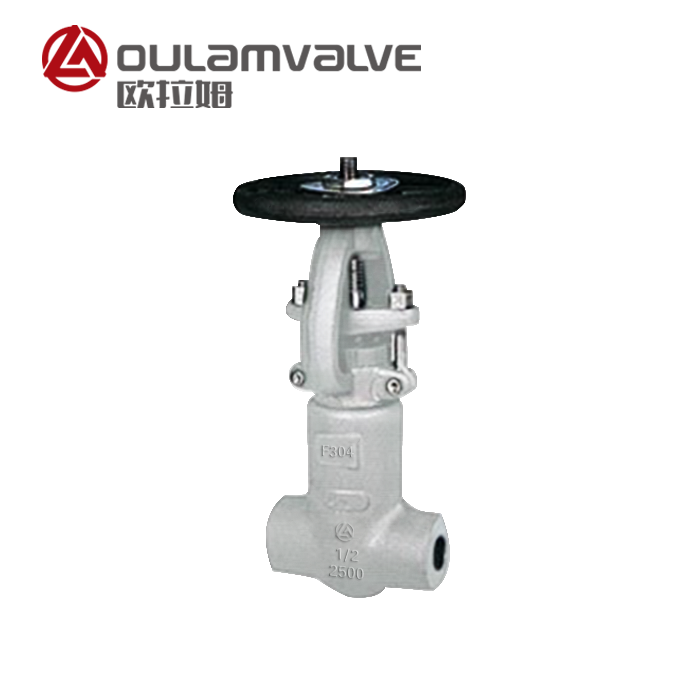

不銹鋼閘閥（gate valve）的啟閉件是閘板，閘板的運動方向與流體方向相垂直，不銹鋼閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的不銹鋼閘閥的兩個密封面形成楔形、楔形角隨不銹鋼閘閥參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。不銹鋼閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。不銹鋼閘閥材質分為304不銹鋼閘閥，316不銹鋼閘閥，321不銹鋼閘閥。

2.閘閥閥體流道
閘閥閥體的流道可分為全通徑式和縮徑式。節流孔直徑與閥門公稱節流孔直徑基本相同，為全節流孔型；流通孔
小于閥門公稱直徑的直徑稱為縮徑。變徑形狀有均勻變徑和均勻變徑兩種。錐形通道是一種不均勻收縮。
直徑，這種閥門的入口端直徑基本與公稱直徑相同，然后在閥座處逐漸減小到最小。
采用縮徑流道(無論是錐形非均勻流道還是均勻流道)，其優點是相同規格的閥門可以減小澆口的尺寸和開口。
閉合力和力矩；缺點是流動阻力增大，壓降和能耗增加，所以縮孔不能太大。對于錐度縮減，閥座的內徑和公稱直徑
該比值通常為0.8~0.95。公稱直徑小于250mm的減壓閥，閥座內徑一般比公稱直徑低一級；公稱直徑等于
對于直徑大于300mm的縮徑閥，閥座內徑一般比公稱直徑縮小兩級。

以上就是關于《不銹鋼閘閥的結構和流道是怎樣的？》的全部知識內容了，想了解更多閥門知識，請關注歐拉姆閥門官方網站。
