歐拉姆2分鐘帶您了解蝶閥

蝶閥是一種直角回轉運動閥，用于切斷管道中的流動。人們常說蝶閥可以用來調節流量。但是，我們不建議這樣做，因為這會損壞閥瓣，并對密封性能產生負面影響。它們用于各種過程介質和工業中，尤其是在供水、收集和分配以及泵站中，并且具有廣泛的使用案例，尤其是在流動隔離中。與其他閥門系列相比，它們的主要優點是結構簡單緊湊，使得最終產品重量更輕，成本更低，安裝面積更小，驅動速度更快。

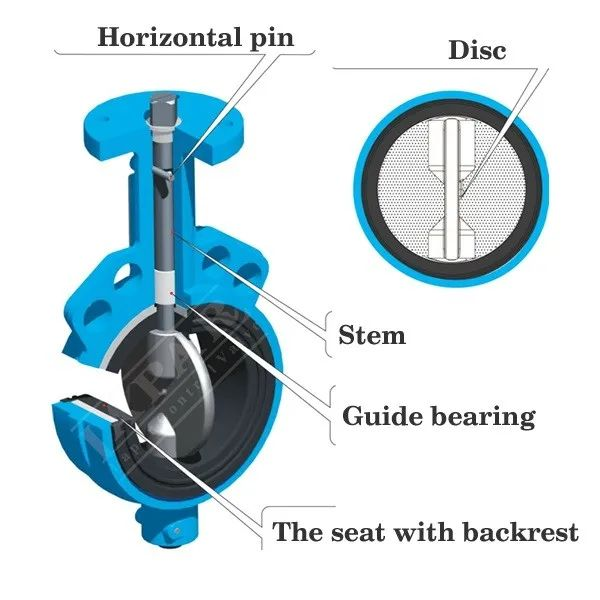

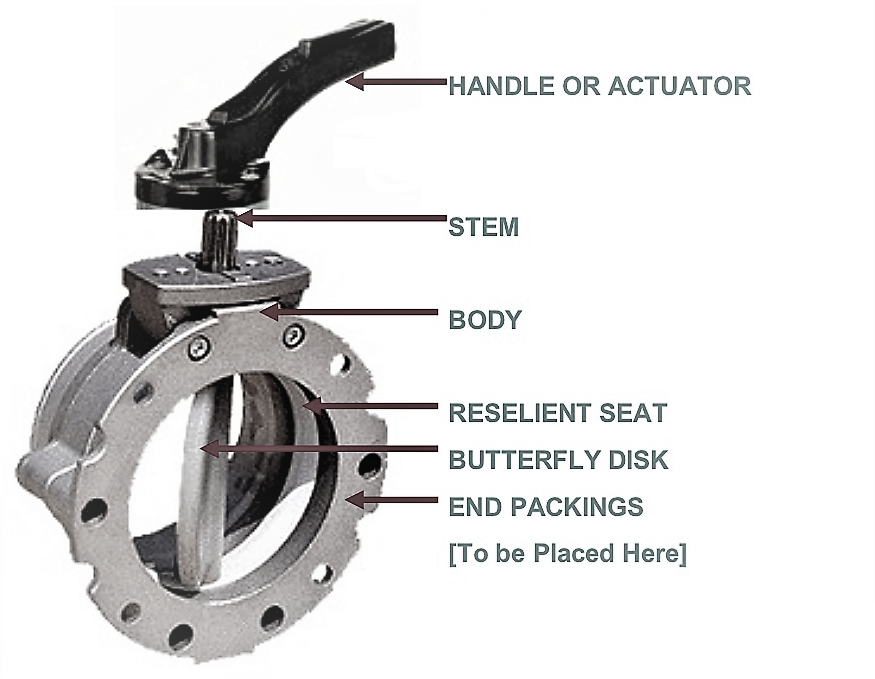

以下是蝶閥的主要部件。此外，還有一些更小、更常見的部件，如襯套、軸承和緊固件，它們也是大多數其他閥門結構的一部分。驅動端組件包括例如手柄、杠桿、齒輪箱和手輪。

閥體

閥體安裝在管道法蘭之間——最常見的終端類型是法蘭、雙耳和夾式。

碟片

連接到閥體上的是一個閥瓣，它作為一個閘門來阻止或節流流體流動；它可以被認為是閘閥中的門或球閥中的球。通常，圓盤被鉆孔以容納桿或軸。為了提高流動性、緊密性和/或操作扭矩，閥瓣的設計、方向和材料有許多變化。

閥座

閥體的襯里是一種堅固的彈性體或金屬防漏密封，可以將閥瓣固定在關閉位置，實現完全關閉。9881k系列不銹鋼焊接填充和微拋光一體式閥座，保證了閥座表面耐腐蝕和抗腐蝕。通過這種特殊類型的閥座設計，防滴漏閥可以根據EN 12266-a的要求制造

軸

氣門軸也稱為氣門桿，是將氣門片連接到驅動機構并通過自身傳遞扭矩的部件。

密封件

密封件存在于閥的多個接口處，以確保操作期間的緊密密封，或者將過程介質與閥的內部部件隔離，從而實現更靈活且更具成本效益的設計。閥座表面的密封由一個連續的T形彈性密封環保證，該密封環通過一個擋圈固定在閥盤的外圍，以防止密封環滾出。在關閉位置，密封環壓在閥座表面，在上游和下游端提供緊密的密封。在打開位置，由于雙偏心盤設計，密封環完全無應力。

蝶閥的工作原理:

蝶閥的結構比較簡單，閥瓣的轉動控制流體的流動。在關閉位置，閥瓣阻塞閥孔，而在打開位置，閥瓣垂直于流動方向定向以允許流動。蝶閥通常提供雙向流動和關閉功能。然而，它們不是全通徑的，這使得它們不適合清管或擦拭。閥體由球墨鑄鐵制成，內外表面涂有環氧粉末。根據特定的應用要求和技術規范，閥門通常由手輪、齒輪或執行機構或其組合來操作。我們將在本文后面討論驅動方法。

蝶閥驅動:

有許多方法來操作或驅動蝶閥-手動，半自動或全自動。

電動:電動執行機構用于通過4-20mA控制信號來控制閥門，通常用于高精度調節和時間敏感的應用場合。

氣動:也用于高精度應用，由壓縮空氣驅動。

液壓:通常用于需要大扭矩來開啟和關閉閥門的應用場合，例如高壓和高粘度應用場合。

手動:手動操作黃油閥使用手輪，曲柄或杠桿來操作閥門。較小的手動閥通常配有杠桿。對于較大的通徑，提供手輪和齒輪箱來傳遞扭矩，具有較高的機械效益。另一種手動驅動方式是閥門埋在地下沒有人孔時；在這種應用中，驅動是通過加長主軸、適配器/方形帽和相應的接地T鍵來完成的。
