Q941F-16P電動球閥的執行標準

更新時間：2022-12-12 14:10:23 瀏覽次數：1988 作者：歐拉姆VALVE

之前為大家科普了許多關于閥門的知識，歐拉姆閥門今天為大家介紹一款電動球閥產品Q941F-16P不銹鋼電動球閥的執行標準。

Q941F-16P不銹鋼電動球閥是由電動執行機構和不銹鋼球閥組成的快速切斷球閥?？刂浦骺厥译妱訄绦袡C構的電機帶動閥桿旋轉，實現閥門的開啟和關閉，從而實現就地控制和遠程集中控制。特別適用于不適合人操作的高空環和高危環境，也適用于需要快速關閉的工藝條件，從而提高工作效率和安全性。閥門的主體材料是精密鑄造的不銹鋼，可用于各種腐蝕性介質。
電動執行機構參數:無源觸點式(S型)電動執行機構:電控通斷，由開關電路控制閥門的開啟和關閉，分別輸出一組與閥門開啟和關閉狀態對應的無源觸點信號，指示閥門全開或全關。

Q941F-16P不銹鋼電動法蘭球閥執行標準:

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

Q941F-16P不銹鋼電動法蘭球閥技術參數和性能 :

執行機構技術參數		閥體參數
電源	AC220V/DC24V，50/60Hz	公稱通徑	DN10～300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	2秒/15秒/30秒	執行機構	可另配ZY,ZYS,ZYP 等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN10-80	DN100-300
環境溫度	-30°～60°	可調范圍	250:1	350:1
手動操作	同附帶手柄操作	基本誤差	1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口	PE1/2〞進線線鎖		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

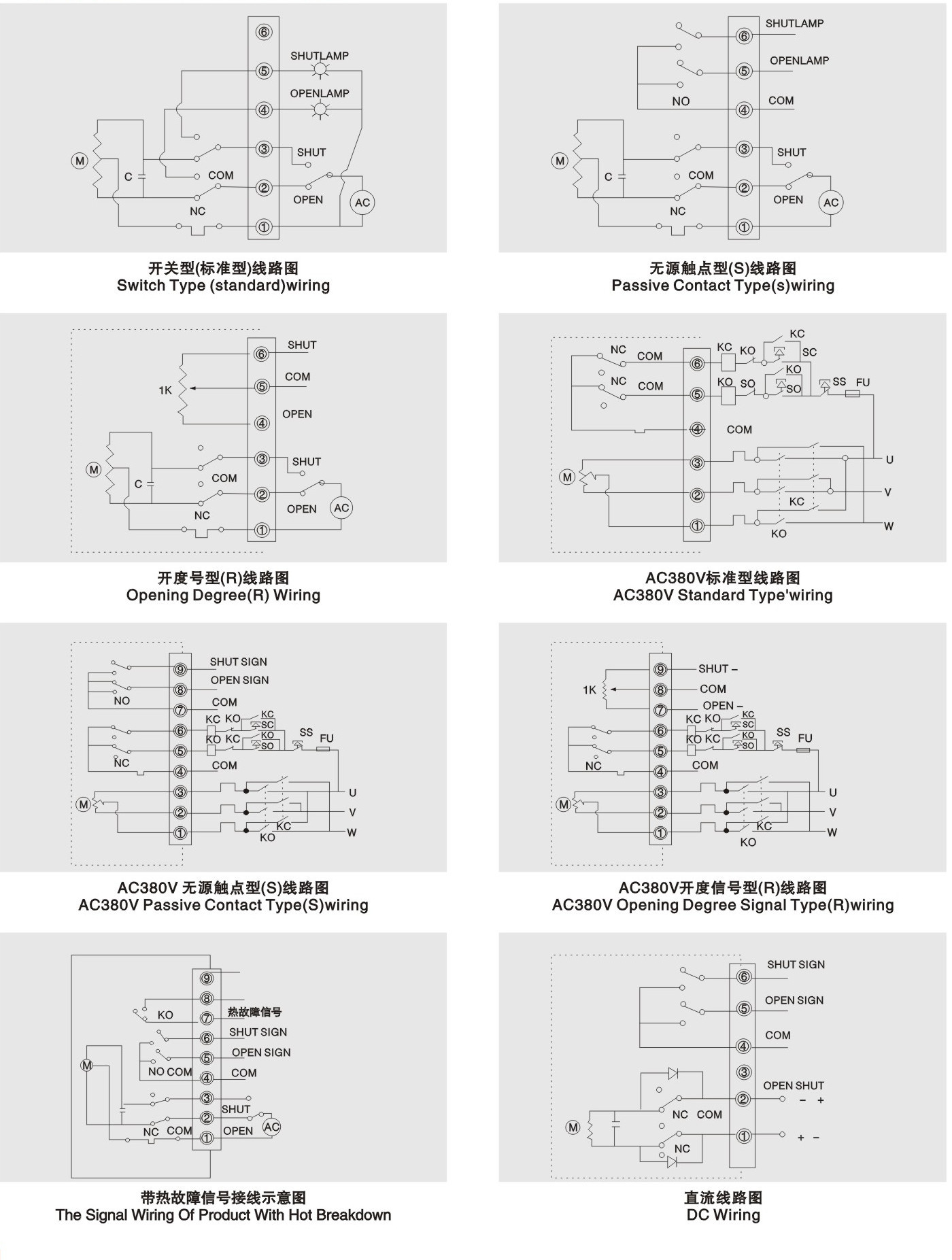

不銹鋼電動法蘭球閥執行器接線示意圖：

Q941F-16P電動球閥

以上就是關于《Q941F-16P電動球閥的執行標準》的全部知識內容了，想了解更多閥門知識，請關注歐拉姆閥門官方網站。
