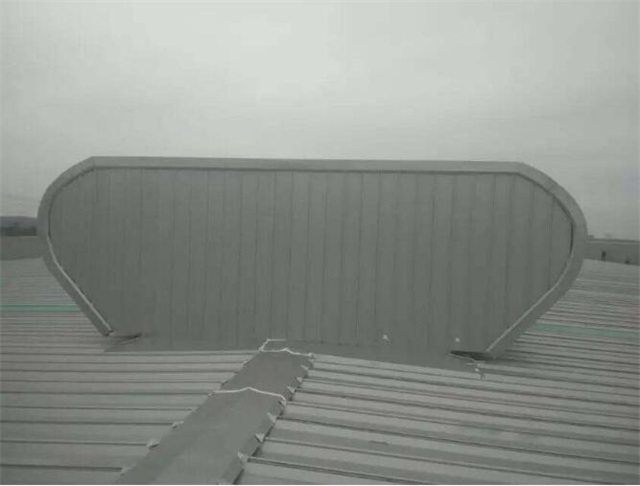

通風氣樓的各項功能和性能也是不斷地得到控制的，通風氣樓的控制需要一定的裝置，對于裝置也是有著一定的要求的。對于通風氣樓的控制的裝置是有哪些呢?以下是常見的通風氣樓的各種的控制裝置的要求供大家進行參考：
技術領域：
本實用新型涉及廠房通風散熱技術領域，尤其是涉及一種以馬達驅動的可開閉式氣樓的開閉控制裝置。
技術背景在工業生產中，一般廠房由于通風散熱需要，要在頂部設置氣樓，使廠房內產生的熱氣上升排出，達到通風散熱效果，優化工作環境，提高工人工作效率。氣樓一般為固定式或開閉式，開閉式氣樓的開閉功能一般由馬達驅動控制，由于開閉式氣樓散熱通風效果較好，因此實際應用比較廣泛。在現有技術中，以馬達驅動的氣樓開閉控制裝置主要采用單邊轉軸結構，一般一個氣樓需要兩個開閉控制裝置，才能使氣樓靈活開閉，而隨著生產規模的擴大，廠房的空間越來越大，氣樓的空間跨度也隨之增大，這就需要增加氣樓開閉控制裝置的裝配數量，但由于傳統的氣樓開閉控制裝置為單邊轉軸結構，氣樓大跨度空間的中段就需要由兩個開閉控制裝置背靠背拼裝才能實現中轉銜接，這樣就要增加開閉控制裝置數量，從而造成廠房建設成本增加。因此，亟需對現有技術進行改進。
發明內容本實用新型的目的在于提供一種氣樓開閉控制裝置，在減少其裝配數量的同時不影響氣樓靈活開閉功能，節省廠房建設成本。本實用新型的技術解決方案是該控制裝置包括基板、大鏈輪、固定螺栓、鏈條、
控制模塊、凸塊、轉軸、銷孔、固定套管、張力輪、馬達、小鏈輪、轉軸套管、加強件，在基板底面裝有加強件，加強件內嵌有可靈活轉動的轉軸套管，管上嵌有固定螺栓，在基板頂面對應位置裝有大鏈輪，大鏈輪的中部帶有固接在一起的固定套管，管上嵌有固定螺栓，管內壁上有凹槽，轉軸穿過加強件、基板和大鏈輪形成雙邊轉軸，轉軸上的凸塊嵌入固定套管內壁的凹槽，轉軸的兩端還有貫穿的銷孔，基板上與大鏈輪同側還裝有張力輪、馬達、小鏈輪和控制模塊，張力輪位于大鏈輪和小鏈輪間且靠近大鏈輪，鏈條連接大鏈輪、小鏈輪和張力輪，
馬達位于小鏈輪上方且與其相連接，控制模塊位于基板右下方且可控制馬達正向或逆向轉動。本實用新型的積極效果在于該控制裝置為雙邊轉軸結構，在大跨度的氣樓中應用，原本需由兩個傳統裝置組裝在一起才可實現中轉連接，而本裝置只需一個既可以實現，
在不影響氣樓靈活開閉的同時大大減少控制裝置的裝配數量，達到降低廠房建設成本的有益效果。
圖1為本實用新型的結構示意圖，圖2為圖1的局部剖面結構示意圖。其中1、基板，2、大鏈輪，3、固定螺栓，4、鏈條，5、控制模塊，6、凸塊，7、轉軸，8、銷孔，9、固定套管，10、張力輪，11、馬達，12、小鏈輪，13、轉軸套管，14、固定螺栓，15、加強件。
具體實施方式
為了便于理解本實用新型，以下結合附圖說明給出具體的優選實施方式，對本實用新型進一步闡述說明。其作用被理解為是對本實用新型的進一步具體闡述，而并非對本實用新型構成任何形式的限制。需要進一步申明的是所屬技術領域的技術人員，還可以依據本實用新型做出多種形式的變化，均落入本實用新型的保護范圍。如圖1、2所示，本實用新型所述的氣樓開閉控制裝置包括基板1、大鏈輪2、固定螺栓3和14、鏈條4、控制模塊5、凸塊6、轉軸7、銷孔8、固定套管9、張力輪10、馬達11、小鏈輪12、轉軸套管13、加強件15，基板1為沖壓后一體成形的長方形鋼板，兩長邊稍微向上卷起，板上還沖有若干用于固定零件的長圓形孔、圓孔和長圓形凸塊等;把加強件15用螺栓固定在基板1的底面，起加強固定作用，加強件15內嵌有一可靈活轉動的轉軸套管13，將轉軸7穿入轉軸套管13且穿過基板1，在轉軸7上還帶有一凸塊6和二銷孔8
;大鏈輪2的中部是一穿過大鏈輪且與其焊接固定在一起的固定套管9，管上帶有一固定螺栓3，管內壁還有一凹槽，把大鏈輪2套入基板1頂面一側的轉軸7，使軸上的凸塊6與固定套管9內壁的凹槽嵌合在一起，擰緊固定螺栓3和14，使轉軸7可以和大鏈輪2
—起靈活轉動，形成雙邊轉軸;在基板1的頂面還嵌有與大鏈輪2相對應的、可靈活轉動的小鏈輪12，其上方是一用螺栓固定在基板1上的馬達11，具有可正向或逆向轉動的功能，并與小鏈輪12相連接且可帶動其轉動;在基板1頂面的右下部還裝有一控制模塊5，可以接收遙控器信號并控制馬達11，通過遙控器可以靈活控制馬達11停止、正向或逆向轉動;在大鏈輪2和小鏈輪12之間、靠近大鏈輪2的位置還裝有一張力輪10，主要起調節鏈條4松緊程度的作用;鏈條4連接著大鏈輪2、小鏈輪12和張力輪10，通過鏈條4可以將馬達11輸出的動力沿小鏈輪12、鏈條4、大鏈輪2、轉軸7進行傳遞;轉軸7上的銷孔8主要用于與氣樓開閉連桿相連接，轉軸7轉動帶動氣樓開閉連桿運動，從而實現氣樓的開閉功能，進行有效通風散熱。
權利要求
1.一種氣樓開閉控制裝置，包括基板、大鏈輪、固定螺栓、鏈條、控制模塊、凸塊、轉軸、
銷孔、固定套管、張力輪、馬達、小鏈輪、轉軸套管、加強件，其特征是在基板底面裝有加強件，頂面裝有大鏈輪、張力輪、馬達、小鏈輪和控制模塊，轉軸穿過加強件、基板和大鏈輪形成雙邊轉軸，鏈條連接大鏈輪、張力輪和小鏈輪。
2.根據權利要求1所述的氣樓開閉控制裝置，其特征還在于大鏈輪的中部固接有固定套管，管上嵌有固定螺栓，管內壁上有凹槽。
3.根據權利要求1所述的氣樓開閉控制裝置，其特征還在于轉軸上有凸塊，兩端還有銷孔。
4.根據權利要求1所述的氣樓開閉控制裝置，其特征還在于馬達與小鏈輪相連接，且通過控制模塊可控制馬達正向或逆向轉動。
5.根據權利要求1所述的氣樓開閉控制裝置，其特征還在于加強件內嵌有轉軸套管， 管上嵌有固定螺栓。
專利摘要一種氣樓開閉控制裝置，包括基板、大鏈輪、固定螺栓、鏈條、控制模塊、凸塊、轉軸、銷孔、固定套管、張力輪、馬達、小鏈輪、轉軸套管、加強件，在基板底面裝有加強件，其內嵌有轉軸套管，管上嵌有固定螺栓，在基板頂面對應位置裝有大鏈輪，其中部帶有固接在一起的固定套管，管上嵌有固定螺栓，管內壁上有凹槽，轉軸穿過加強件、基板和大鏈輪形成雙邊轉軸，轉軸上的凸塊與固定套管內壁的凹槽相嵌合，轉軸的兩端還有銷孔，基板上與大鏈輪同側還裝有張力輪、馬達、小鏈輪和控制模塊，張力輪位于大鏈輪和小鏈輪間且靠近大鏈輪，鏈條連接大鏈輪、小鏈輪和張力輪，馬達位于小鏈輪上方并與其相連接，控制模塊位于基板右下方，且可控制馬達正向或逆向轉動。本實用新型的積極效果在于該控制裝置為雙邊轉軸結構，在大跨度的氣樓中應用，可以在不影響氣樓靈活開閉的同時大大減少控制裝置的裝配數量，達到降低廠房建設成本的有益效果。
