通風氣樓的加工

作者:順通無動力通風器廠  來源:http://m.oyrndbds.cn/  發布時間:2020-12-03

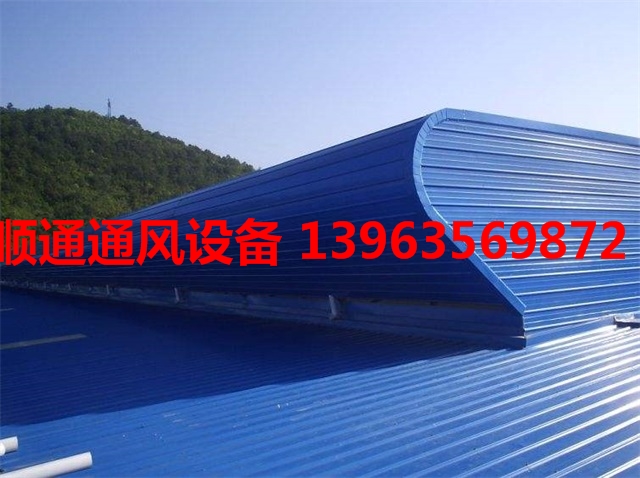

  無縫工程中間倉庫是一座存儲鋼管的自動化倉庫,倉庫長約360m,寬48.0m,檐口高29.8m,設計為W-550型彩色壓型鋼板不保溫屋面,屋面坡度i = 1:10。倉庫兩側外墻 1.20m 標高處設 900mm 高通長的鋼百葉窗通風窗,屋脊處設通長的彩鋼板通風氣樓。


  1.2 通風氣樓的構造

  設計建筑圖僅草圖示意了通風樓的外觀,具體需要根據當時國內應用的鍍鋅彩鋼板副寬來詳細轉換。為了確保通風氣樓的強度、剛度、通風角度,進行了氣樓鋼架的計算,放大樣、制作實際樣板進行淋水試驗,確定了彩鋼板通風氣樓的構造,見圖2。

  通風氣樓斷面圖

  1.3 各部件的作用及固定連接

  1.3.1 鋼架

  鋼架支撐彩鋼板通風氣樓。鋼架底座采用∠80×8,間距825mm(為了趕W-550彩板模數,設計間距不大于1000mm),在屋面壓型彩板安裝前安裝或同時安裝,鋼架底座與屋脊檁條用M12×50螺栓固定;鋼架采用-80×10帶鋼彎折成型,與底座角鋼焊接。

  1.3.2 泛水板

  將通風氣樓上部排水順屋面排走,防止雨水通過屋脊進入室內。泛水板做法同屋脊蓋板,采用δ=0.8 mm鍍鋅彩板加工成型,泛水板與其端部擋雨板及屋面板端部堵頭一起,防止風力灌水、反爬水,做法詳見節點圖(見圖3),泛水板將屋面板與氣樓鋼架間接地連接起來。

  圖3 泛水板節點 1.3.3 防雨蓋板

  鋼架頂部附件,防雨蓋板懸挑長度影響防雨效果及通風效果。

  防雨蓋板固定在鋼架上,采用δ=0.8 mm鍍鋅彩板加工成型,防雨蓋板之間搭接長度200mm,搭接處抹建筑防水膠。

  1.3.4 風帽

  通風氣樓的外殼要有足夠的剛度,折角盡量減少風的載荷。風帽采用δ=1.0 mm鍍鋅彩板加工成型,上下口折邊加強風帽的剛度,風帽展開寬度較大,受鍍鋅彩鋼板的幅寬限制。

  1.3.5 隔板

  支撐風帽,將風帽與鋼架及防雨板連成一體。隔板折邊寬度50mm,因隔板外形不規則,加工難度較大,應保證隔板下料尺寸,認真加工。隔板應采用1.0mm彩鋼板加工,隔板安裝間距同鋼架間距825mm。

  1.3.6 堵頭

  氣樓端部封頭,堵頭上部與防雨板及風帽連接固定,下部與橫向泛水板固定。堵頭采用1.0 mm彩鋼板加工成型。

  2 通風氣樓的施工

  2.1 施工順序

  鋼架制作、氣樓附件制作→鋼架安裝→屋面板安裝→泛水板安裝→防雨蓋板安裝→隔板安裝→風帽安裝→堵頭封閉(含橫向泛水板)→交工驗收。鋼架安裝隨屋面板安裝同時進行,鋼架可以整體制作整體安裝,也可以先安裝鋼架底座,再焊接鋼架主體,但應做好補漆工作。

  2.2 加工

  根據施工詳圖提出附件加工計劃,風帽及隔板放1:1大樣復核后加工。加工風帽附件時,制作靠板隨時檢查附件加工角度尺寸,如有偏差,及時調整。

  除隔板之外,其余附件均可用折邊機折壓成型,加工時認真號料,附件加工各尺寸誤差控制在2.0 mm之內。

  泛水板配套使用的擋水板及堵頭板均屬于 W-550 壓型板的標準件,可以訂購成品,亦可自己做模壓制。

  所有附件加工運輸時,避免彩鋼板表面烤漆層損壞。

  隔板開始加工時,鈑金工人加工折邊,由于進度太慢,制作了簡易胎具壓制成型,提高了效率,同時減小隔板的加工誤差,保證了隔板尺寸的統一性,保證彩鋼板通風氣樓外觀流暢、整潔、美觀。

  2.3 安裝

  1)安裝時附件搭接處涂抹建筑防水膠,并注意搭接方向,即搭接口順主導風向施工。

  2)泛水板節點類同屋脊蓋板做法,有國家標注節點做法。泛水板與其端部擋雨板及屋面板端部堵頭一起,防止風力灌水、反爬水,該節點是防水關鍵點,應嚴格按照圖3施工。

  3)所有附件輕拿輕放,避免損壞彩鋼板表面保護層。

  4)氣樓安裝時,附件按計劃進場,當日沒有安裝完畢的附件要捆綁牢固,防止大風吹落損壞或傷人。

  5)改進:竣工驗收時,業主同設計方提出了改進意見,在風帽下端翻邊處與泛水板之間加設支架,以防止風帽底部的變形。

  3 結語

  中間倉庫彩鋼板通風氣樓施工完畢后,正好經歷了一場狂風暴雨的校驗,該倉庫內滴水未進,而相鄰車間因開啟式通風天窗關閉不及時,其車間內水流成河。中間倉庫建成投產后,經長期雨雪檢驗,未見滲漏。倉庫內空氣清新,其通風效果良好。實踐證明:

  1)彩鋼板通風氣樓通風效果好。

  2)投資少,每 m 通風氣樓耗鋼 23.1 kg,彩鋼板 4.56 ㎡。

  3)百葉窗和彩鋼板通風氣樓無需開啟關閉,運行及維護費用低。

  4)彩鋼板通風氣樓經久耐用。

  彩鋼板通風氣樓可與各種型號的屋面板配套使用,屋脊洞口以上節點構造按圖2施工,其余均使用屋面板材的相關節點。彩鋼板通風氣樓視通風需要,可按照圖2放大比例設計施工,風帽可分兩部分加工安裝時搭接,以解決彩鋼板寬限制問題。隨著輕鋼廠房快速發展,彩鋼板通風氣樓將應用于對溫度變化要求不嚴格的車間、倉庫、儲倉等工程中,發揮其重要的作用。
