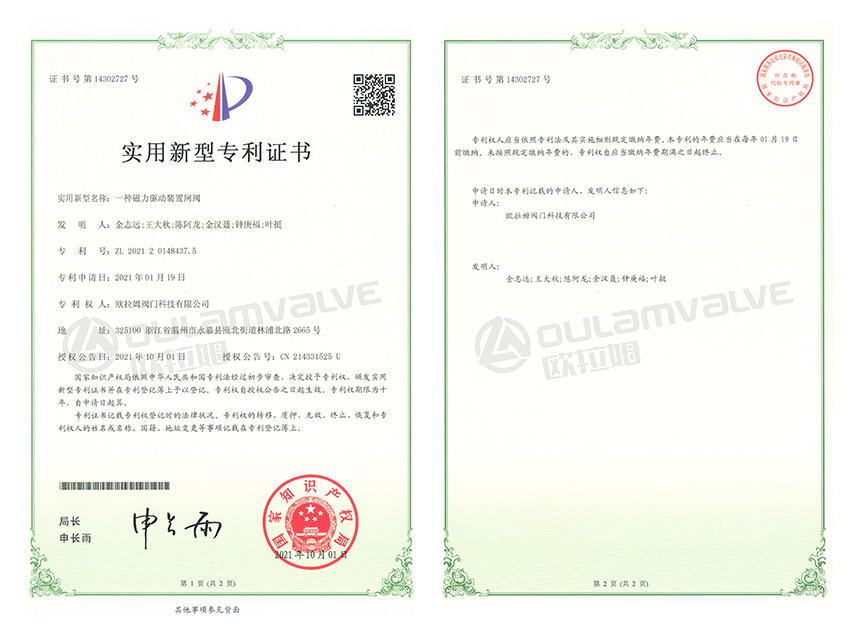

一種磁力驅動裝置閘閥

        本實用新型公開了一種磁力驅動裝置閘閥，包括閘閥本體、閥座、閥桿和閥芯，閥座位于閘閥本體底部，閥座內部設有空腔，空腔內設有閥芯，閥芯上方連接閥桿，空腔兩側分別設有第一流量通口和第二流量通口，第一流量通口和第二流量通口與空腔連通，閥芯位于第一流量通口和第二流量通口之間，閘閥本體上方設有外殼，外殼的中心處設有聯結軸，聯結軸與閥桿連接，聯結軸外部套設有內磁轉子，聯結軸與內磁轉子之間螺紋連接，外殼內部設有外磁轉子，外磁轉子與內磁轉子之間設有保護套，外磁轉子套設于保護套外部，本實用新型能通過磁力驅動內磁轉子進行轉動，進而為閥桿和閥芯提供驅動力，此種驅動方式具有環保節能、高效和靜音等優點。

1、一種磁力驅動裝置閘閥，包括閘閥本體(1)、閥座(7)、閥桿(10)和閥芯(11)，所述閥座(7)位于閘閥本體(1)底部，所述閥座(7)內部設有空腔，所述空腔內設有閥芯(11)，所述閥芯(11)上方連接閥桿(10)，所述空腔兩側分別設有第一流量通口(8)和第二流量通口(9)，所述第一流量通口(8)和第二流量通口(9)與空腔連通，所述閥芯(11)位于第一流量通口(8)和第二流量通口(9)之間，其特征在于：所述閘閥本體(1)上方設有外殼(2)，所述外殼(2)的中心處設有聯結軸(6)，所述聯結軸(6)與閥桿(10)連接，所述聯結軸(6)外部套設有內磁轉子(5)，所述聯結軸(6)與內磁轉子(5)之間螺紋連接，所述外殼(2)內部設有外磁轉子(3)，所述外磁轉子(3)與內磁轉子(5)之間設有保護套(4)，所述外磁轉子(3)套設于保護套(4)外部。

2、根據權利要求1所述的一種磁力驅動裝置閘閥，其特征在于：所述外殼(2)與閘閥本體(1)上均設有安裝部，所述安裝部上設有安裝孔，所述安裝孔內安裝有螺栓，所述閘閥本體(1)與外殼(2)之間通過螺栓固定連接。

3、根據權利要求1所述的一種磁力驅動裝置閘閥，其特征在于：所述閥桿(10)與閥芯(11)之間固定連接，所述閥桿(10)、閥芯(11)與第一流量通口(8)和第二流量通口(9)呈垂直設置，所述第一流量通口(8)和第二流量通口(9)的截面均為圓形。

4、根據權利要求1所述的一種磁力驅動裝置閘閥，其特征在于：所述第一流量通口(8)與第二流量通口(9)位于同一水平位置，所述第一流量通口(8)和第二流量通口(9)關于空腔對稱設置。

5、根據權利要求1所述的一種磁力驅動裝置閘閥，其特征在于：所述閘閥本體(1)、外殼(2)和閥座(7)均為不銹鋼材質
